◆製品仕様
| 硬 質 | 軟 質 | |
|---|---|---|
| 構 造 |  Core : Acrylic 樹脂 、 光反射層：Acrylic樹脂 |
 |
| 反射原理 |  |
 |
| 直 径 | ２ページ目確認 | 1.4mm , 3.0mm , 3.5mm , 5.0mm , 6.0mm 8.0mm , 10mm , 12mm |
| 写 真 |  |
 |
| 特 徴 | ・ 特殊な精密加工技術の開発により、低コスト化を実現。 ・ 自由な長さに切断できます。また加熱炉、曲げ 型等を用いることで曲げ加工もできます。 ・ 耐熱性、耐候性に優れる素材を使用。 ・ 電気を通さない為、水中や氷の中でも安心 使用できます。 |
・ 柔軟性に富み、曲面にも綺麗に配線が可能。 ・ 端面処理は鋭利な刃物で切落とすのみであり、 扱い易く、又研磨などのコストも掛かりません。 ・ 外皮にフッ素樹脂を用い、汚れに強い構造に なっています。 |

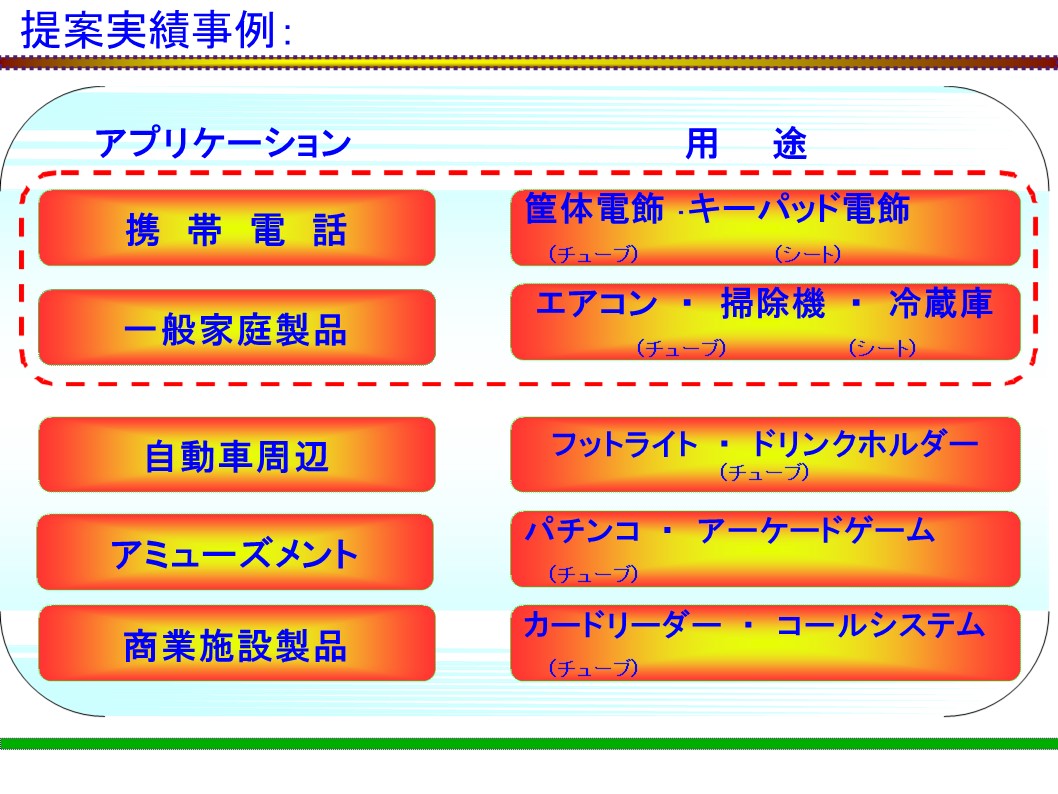

| 用 途 | ・ ネオン管、ゲーム機、 パチンコ等 ・ 玩具、車内外照明、道路資材 ・ 建築照明部品（階段、手摺り、フットライト等） ・ 省エネルギー照明（スポットライト） |
・ 携帯電話、家電品、車内インテリア、 ・ 玩具、遊具等のイルミネーション ・ 夜間時の補助照明、客席誘導灯 |
●硬質標準規格
| 形態 | Type | 型 番 | 外 径 | 反射層幅 | 備 考 |
|---|---|---|---|---|---|
| 丸型 | P Type | R03P | Φ3.0 ±0.2 | 1.2 | 側面発光型の標準Typeです。 |
| 丸型 | P Type | R05P | Φ5.0 ±0.2 | 2.3 | 側面発光型の標準Typeです。 |
| 丸型 | P Type | R07P | Φ6.5 ±0.25 | 3.0 | 側面発光型の標準Typeです。 |
| 丸型 | P Type | R08P | Φ8.0 ±0.25 | 3.7 | 側面発光型の標準Typeです。 |
| 丸型 | P Type | R10P | Φ10.0 ±0.3 | 4.7 | 側面発光型の標準Typeです。 |
| 丸型 | P Type | R14P | Φ14.0 ±0.4 | 6.6 | 側面発光型の標準Typeです。 |
| 丸型 | P Type | R20P | Φ20.0 ±0.5 | 9.3 | 側面発光型の標準Typeです。 |
| 丸型 | S Type 広角型 | R10S | Φ10.0 ±0.3 | 6.0 | 側面発光の指向角がP Typeより広いです。 |
| 丸型 | S Type 広角型 | R14S | Φ14.0 ±0.4 | 8.0 | 側面発光の指向角がP Typeより広いです。 |
| 丸型 | M Type超広角型 | R10M | Φ10.0 ±0.3 | 8.0 | 側面発光の指向角がS Typeより広いです。(視野角90°) |
| 丸型 | M Type超広角型 | R14M | Φ14.0 ±0.4 | 11.0 | 側面発光の指向角がS Typeより広いです。(視野角90°) |
| 丸型 | H Type高指向型 | R10H | Φ10.0 ±0.3 | 4.0 | 側面発光の指向角がPタイプより狭いタイプです。 |
| 丸型 | H Type高指向型 | R14H | Φ14.0 ±0.4 | 5.8 | 側面発光の指向角がPタイプより狭いタイプです。 |
| カマボコ型 | D type標準形 | R03D | Φ3.0W x 2.8H | 1.2 | 丸形底面を平らにすることで製品を固定しやすいTypeです。 |
| カマボコ型 | D type標準形 | R05D | Φ5.0W x 4.6H | 2.8 | 丸形底面を平らにすることで製品を固定しやすいTypeです。 |
| カマボコ型 | D type標準形 | R07D | Φ6.5W x 5.8H | 3.0 | 丸形底面を平らにすることで製品を固定しやすいTypeです。 |
| カマボコ型 | D type標準形 | R08D | Φ8.0W x 6.9H | 4.0 | 丸形底面を平らにすることで製品を固定しやすいTypeです。 |
| カマボコ型 | D type標準形 | R10D | Φ10.0W x 8.5H | 5.0 | 丸形底面を平らにすることで製品を固定しやすいTypeです。 |
| カマボコ型 | D type標準形 | R14D | Φ14.0W x 12.8H | 7.7 | 丸形底面を平らにすることで製品を固定しやすいTypeです。 |
| カマボコ型 | DU Type薄型 |
R05DU | Φ5.0W x 3.9H | 3.2 | Dタイプより高さを低くした省スペースタイプです |
| カマボコ型 | DU Type薄型 | R07DU | Φ6.5W x 5.1H | 4.5 | Dタイプより高さを低くした省スペースタイプです |
| カマボコ型 | DB Type馬蹄型 |
R06DB | Φ6.0W x 6.0H | 3.7 | 左右面を平らにしたマルチセットタイプです |
