◆製品概要

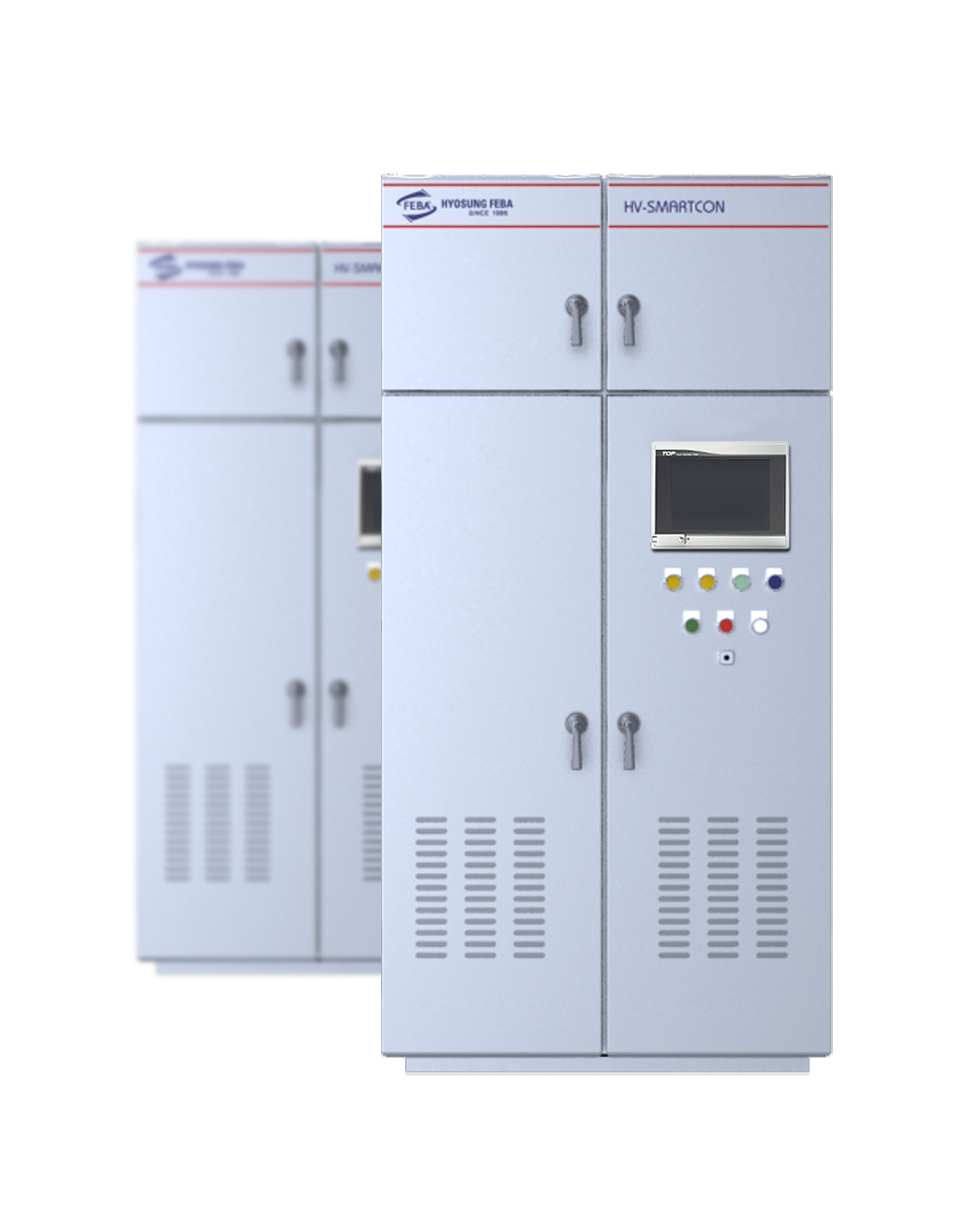

HV SMARTCON seriesは高圧Soft startで誘導電動機全電圧起動時過度のトルク脈動や過度の始動電流の発生に起因するモータの発熱と機械的熱膨張に起因す るモータの寿命短縮、維持、補修費の増加などの問題点を改善するために使用されます。
●用途
① コンベアベルトの中で急加速や急停止を避けるべきである設備。
② 各種切断機などのように、電源投入状態や長期間無負荷状態で動作する設備。
③ ベルトやキアボックス等動力伝達装置と連結して使用される設備。
④ ファン、ブロアー等慣性能率が大きい設備。
(例：ポンプ、コンプレッサー、ミキサー、破砕機、ブロアー、・・・等)
・高い経済性 ポンプ型負荷：円心、水中、真空、高圧
他方式の起動時に発生する過大なトルクの振動が除去されるため、モータの破損防止よる寿命延長図ります。起動時に発生するPeak性電流が減少します。
最小の電流で最適の起動状態を維持するため、電源設備費が軽減されます。
・高信頼の安全性：異常電流による瞬時遮断機能、モータ電流の連続的な監視機能を装着します。
・簡単な操作 起動時間制御と減速時間制御機能によるSoft startは及びSoft Brakingが可能となります。
起動時間調整機能：1～255sec
減速時間制御機能：1～255sec
・無接点方式の 正転制御 従来のマグネットで正転制御よりも安全かつ簡単になります。
・柔らかい運転
静粛運転モータ駆動によりスムーズな起動及び停止ができます。
●基本仕様
| 基 本 仕 様 | 内 容 |
|---|---|
| 入 力 電 圧 | AC 3Φ3300V以下、3Φ6600V、±15％ |
| 入力周波数（Hz) | 60Hz ±5% ※50HzはOption仕様です。 |
| 使 用 場 所 | 屋内（腐食性ガス、埃がない場所） |
| 周 囲 温 度 | -10 ～ +50℃ |
| 湿 度 | 90%RH以下（結露のないこと） |
●モデル名
| 型 番 | 電 圧(V) | 起動電流（A) | 容 量(KW) | 定格電流(A) | 詳 細 仕 様 |
|---|---|---|---|---|---|
| HVS-350-LH-BC | AC 3Φ 3300V | 320 | 350 | 80 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-750-LH-BC | AC 3Φ 3300V | 640 | 750 | 160 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-1500-LH-BC | AC 3Φ 3300V | 1320 | 1500 | 330 | 1次 VCB 25KA 2次 VC4KA |
| HVS-350-MH-BC | AC 3Φ 6600V | 160 | 350 | 40 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-750-MH-BC | AC 3Φ 6600V | 320 | 750 | 80 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-1200-MH-BC | AC 3Φ 6600V | 520 | 1200 | 130 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-1500-MH-BC | AC 3Φ 6600V | 640 | 1500 | 160 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-1800-MH-BC | AC 3Φ 6600V | 800 | 1800 | 200 | 1次 VCB 12.5KA 2次 VC4KA |
| HVS-2500-MH-BC | AC 3Φ 6600V | 1080 | 2500 | 270 | 1次 VCB 25KA 2次 VC8KA |
| HVS-3800-MH-BC | AC 3Φ 6600V | 1640 | 3800 | 410 | 1次 VCB 25KA 2次 VC8KA |
