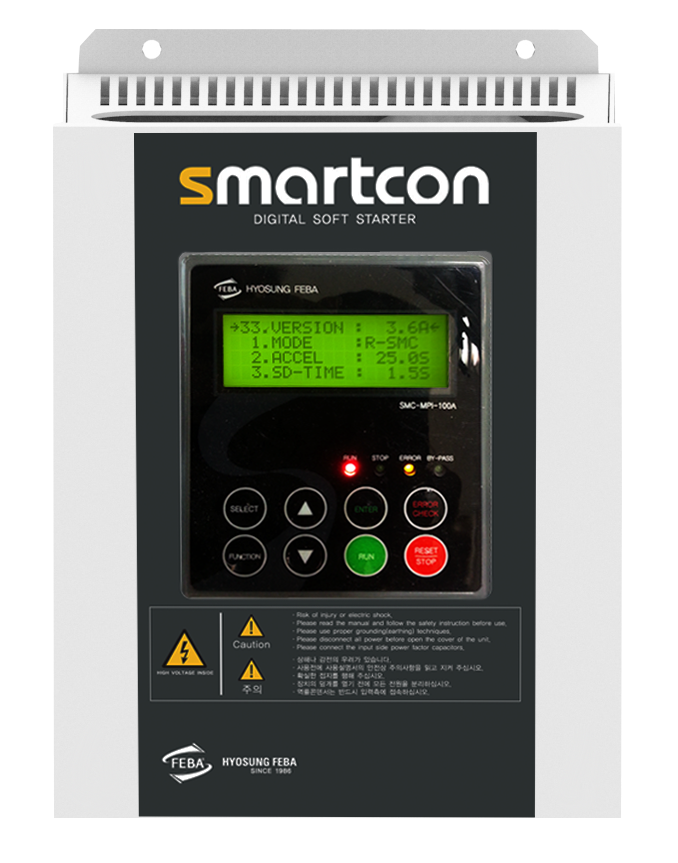

◆製品概要

始動機(HFS)は　デジタルソフトスターターで無接点式誘導電動機制御機です。
始動機(HFS)は　既存キーパッド方式から多機能入力方式に変更し　又、強力な保護機能と耐久性でより操作簡単で安全に使用可能です。


● 特徴
① 起動時PEAK電流減少。最小の電流で最適の起動及び運転,半永久的寿命と設置,空間の最小化,簡単な設置。
② ３相電圧及び電流表示。ERROR発生時電圧及び電流表示。起動状態及びパラメータ簡単に把握。ERROR MEMORY。
③ 3相不平衡検出。異常電流による瞬時遮断。MOTOR電流の連続的監視。地絡保護。
④ 単方向専用モデル：サイズ最小化　BY-PASS機能モデル。
⑤ 4 x 20の　LCD DISPLAY提供。
⑥ DISPLAY PANELの8個ボタンを利用し操作簡単。
⑦ USB CABLE 利用したMAIN PCB BOARDとDISPLAY連結。


●基本仕様

基　本　仕　様	内　　　　　　容
入　力　電　圧	AC 3Φ　220V、3Φ　380V、3Φ　440V +10％, -15%
入力周波数（Hz)	50Hz　～　60Hz
使　用　場　所	屋内（腐食性ガス、ほこりがない場所）
周　囲　温　度	-10　～ +50℃
湿　　　　　度	90%RH以下（結露のないこと）
動作状　態表示	多機能入力機で運転状態及び異常状態を表示
電源　　ノイズ	ノイズシミュレーターに方形波入力 R相、T相　±2000V
冷　却　方　式	放熱板（Heat sink)による自然冷却及び放熱板とファンを使用した強制冷却
OVER HEAT SENSOR	感温センター動作、作動温度85℃±5℃
絶　縁　抵　抗	1000V 5㏁以上

●モデル名

AC 220V 単方向　Type	AC 380V/440V 単方向　Type

順位	型 番	定格容量(KW)	定格使用電流(A)	順位	型 番	定格容量(KW)	定格使用電流(A)
1	HFS-S-202S	2.2	9	1	HFS-S-303S/403S	3.7	7.5
2	HFS-S-203S	3.7	15	2	HFS-S-305S/405S	5.5	11
3	HFS-S-205S	5.5	22	3	HFS-S-307S/407S	7.5	15
4	HFS-S-207S	7.5	30	4	HFS-S-311S/411S	11	22
5	HFS-S-211S	11	45	5	HFS-S-315S/415S	15	30
6	HFS-S-215S	15	60	6	HFS-S-322S/422S	22	45
7	HFS-S-222S	22	88	7	HFS-S-330S/430S	30	60
8	HFS-S-230S	30	120	8	HFS-S-337S/437S	37	75
9	HFS-S-237S	37	150	9	HFS-S-356S/456S	56	112
				10	HFS-S-375S/475S	75	150

AC 220V BY-PASS Type	AC 380V/440V BY-PASS Type

順位	型 番	定格容量(KW)	定格使用電流(A)	順位	型 番	定格容量(KW)	定格使用電流(A)
1	HFS-S-202BPS	2.2	9	1	HFS-S-303BPS/403BPS	3.7	7.5
2	HFS-S-203BPS	3.7	15	2	HFS-S-305BPS/405BPS	5.5	11
3	HFS-S-205BPS	5.5	22	3	HFS-S-307BPS/407BPS	7.5	15
4	HFS-S-207BPS	7.5	30	4	HFS-S-311BPS/411BPS	11	22
5	HFS-S-211BPS	11	45	5	HFS-S-315BPS/415BPS	15	30
6	HFS-S-215BPS	15	60	6	HFS-S-322BPS/422BPS	22	45
7	HFS-S-222BPS	22	88	7	HFS-S-330BPS/430BPS	30	60
				8	HFS-S-337BPS/437BPS	37	75
