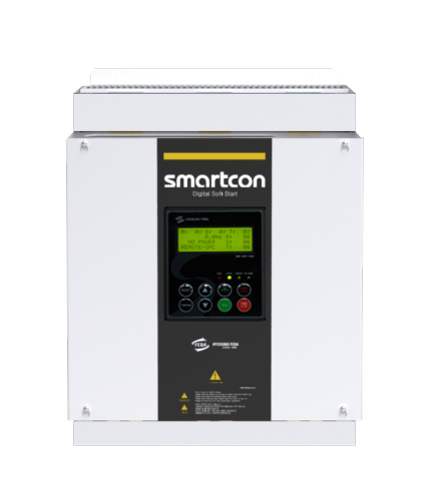

◆製品概要
始動機(HFS)は デジタルソフトスターターの無接点式誘導電動機制御機です。
始動機(HFS)は 従来のキーパッド方式から多機能入力方式に変更され、更に強力な保護機能と耐久性でより操作が簡単で安全に使用できます。
● 特徴
① 起動時PEAK電流が減少します。最小の電流で最適の起動及び運転,半永久的寿命と設置,空間の最小化,簡単な設置。
② ３相電圧及び電流表示。ERROR発生時電圧及び電流表示。起動状態及びパラメータ簡単に把握。ERROR MEMORY。
③ 3相不平衡検出。異常電流による瞬時遮断。MOTOR電流の連続的監視。地絡保護。
④ 単方向専用モデル：サイズ最小化 BY-PASS機能モデル。
⑤ 4 x 20の LCD DISPLAY提供。
⑥ DISPLAY PANELの8個ボタンを利用し操作簡単。
⑦USB CABLE 利用したMAIN PCB BOARDとDISPLAY連結。
●基本仕様
| 基 本 仕 様 | 内 容 |
|---|---|
| 入 力 電 圧 | AC 3Φ 220V、3Φ 380V、3Φ 440V +10％, -15% |
| 入力周波数（Hz) | 50Hz ～ 60Hz |
| 使 用 場 所 | 屋内（腐食性ガス、ほこりがない場所） |
| 周 囲 温 度 | -10 ～ +50℃ |
| 湿 度 | 90%RH以下（結露のないこと） |
| 動作状 態表示 | 多機能入力機で運転状態及び異常状態を表示。 |
| 電源 ノイズ | ノイズシミュレーターに方形波入力 R相、T相 ±2000V |
| 冷 却 方 式 | 放熱板（Heat sink)による自然冷却及び放熱板とファンを使用した強制冷却 |
| OVER HEAT SENSOR | 感温センター動作、作動温度85℃±5℃ |
| 絶 縁 抵 抗 | 1000V 5㏁以上 |
| 取 得 規 格 | IEC 60947-4-2, IEC 62321 |
● モデル名
| AC 220V 単方向 Type | AC 380V/440V 単方向 Type |
|---|
| 順位 | 型 番 | 定格容量(KW) | 定格使用電流(A) | 順位 | 型 番 | 定格容量(KW) | 定格使用電流(A) |
|---|---|---|---|---|---|---|---|
| 1 | HFS-202S | 2.2 | 9 | 1 | HFS-303S/403S | 3.7 | 7.5 |
| 2 | HFS-203S | 3.7 | 15 | 2 | HFS-305S/405S | 5.5 | 11 |
| 3 | HFS-205S | 5.5 | 22 | 3 | HFS-307S/407S | 7.5 | 15 |
| 4 | HFS-207S | 7.5 | 30 | 4 | HFS-311S/411S | 11 | 22 |
| 5 | HFS-211S | 11 | 45 | 5 | HFS-315S/415S | 15 | 30 |
| 6 | HFS-215S | 15 | 60 | 6 | HFS-322S/422S | 22 | 45 |
| 7 | HFS-222S | 22 | 88 | 7 | HFS-330S/430S | 30 | 60 |
| 8 | HFS-230S | 30 | 120 | 8 | HFS-337S/437S | 37 | 75 |
| 9 | HFS-237S | 37 | 150 | 9 | HFS-356S/456S | 56 | 112 |
| 10 | HFS-256S | 56 | 225 | 10 | HFS-375S/475S | 75 | 150 |
| 11 | HFS-275S | 75 | 300 | 11 | HFS-3112S/4112S | 112 | 225 |
| 12 | HFS-298S | 98 | 390 | 12 | HFS-3150S/4150S | 150 | 300 |
| 13 | HFS-2112S | 112 | 450 | 13 | HFS-3195S/4195S | 195 | 390 |
| 14 | HFS-2150S | 150 | 600 | 14 | HFS-3240S/4240S | 240 | 480 |
| 15 | HFS-2187S | 187 | 740 | 15 | HFS-3300S/4300S | 300 | 600 |
| 16 | HFS-2225S | 225 | 900 | 16 | HFS-3375S/4375S | 375 | 750 |
| 17 | HFS-3450S/4450S | 450 | 900 | ||||
| 18 | HFS-3600S/4600S | 600 | 1200 |
| AC 220V BY-PASS Type | AC 380V/440V BY-PASS Type |
|---|
| 順位 | 型 番 | 定格容量(KW) | 定格使用電流(A) | 順位 | 型 番 | 定格容量(KW) | 定格使用電流(A) |
|---|---|---|---|---|---|---|---|
| 1 | HFS-202BPS | 2.2 | 9 | 1 | HFS-303BPS/403BPS | 3.7 | 7.5 |
| 2 | HFS-203BPS | 3.7 | 15 | 2 | HFS-305BPS/405BPS | 5.5 | 11 |
| 3 | HFS-205BPS | 5.5 | 22 | 3 | HFS-307BPS/407BPS | 7.5 | 15 |
| 4 | HFS-207BPS | 7.5 | 30 | 4 | HFS-311BPS/411BPS | 11 | 22 |
| 5 | HFS-211BPS | 11 | 45 | 5 | HFS-315BPS/415BPS | 15 | 30 |
| 6 | HFS-215BPS | 15 | 60 | 6 | HFS-322BPS/422BPS | 22 | 45 |
| 7 | HFS-222BPS | 22 | 88 | 7 | HFS-330BPS/430BPS | 30 | 60 |
| 8 | HFS-230BPS | 30 | 120 | 8 | HFS-337BPS/437BPS | 37 | 75 |
| 9 | HFS-237BPS | 37 | 150 | 9 | HFS-356BPS/456BPS | 56 | 112 |
| 10 | HFS-256BPS | 56 | 225 | 10 | HFS-375BPS/475BPS | 75 | 150 |
| 11 | HFS-275BPS | 75 | 300 | 11 | HFS-3112BPS/4112BPS | 112 | 225 |
| 12 | HFS-298BPS | 98 | 390 | 12 | HFS-3150BPS/4150BPS | 150 | 300 |
| 13 | HFS-2112BPS | 112 | 450 | 13 | HFS-3195BPS/4195BPS | 195 | 390 |
| 14 | HFS-3240BPS/4240BPS | 240 | 480 | ||||
| 15 | HFS-3300BPS/4300BPS | 300 | 600 | ||||
| 16 | HFS-3450BPS/4450BPS | 450 | 900 |
